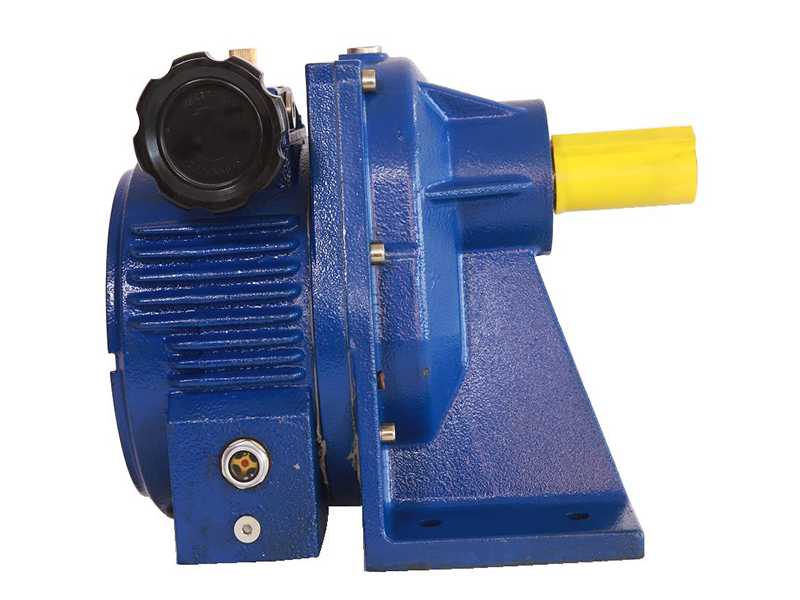

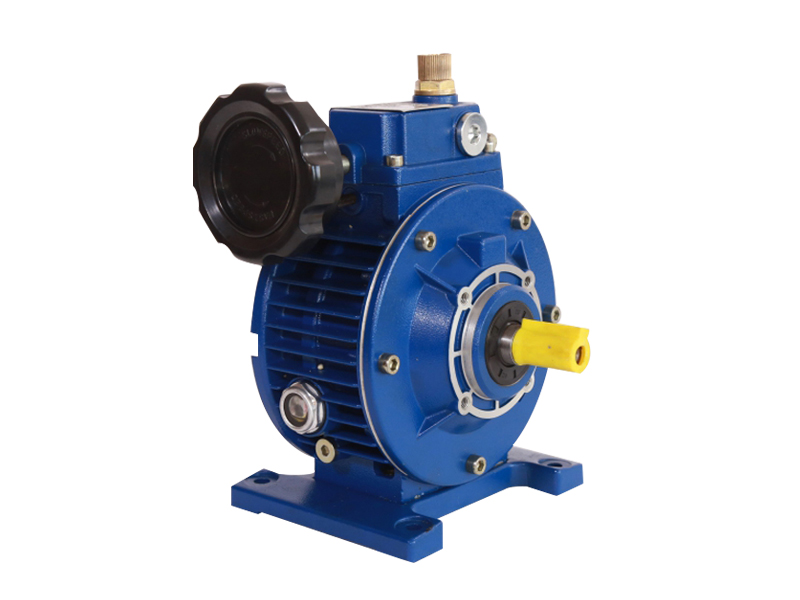

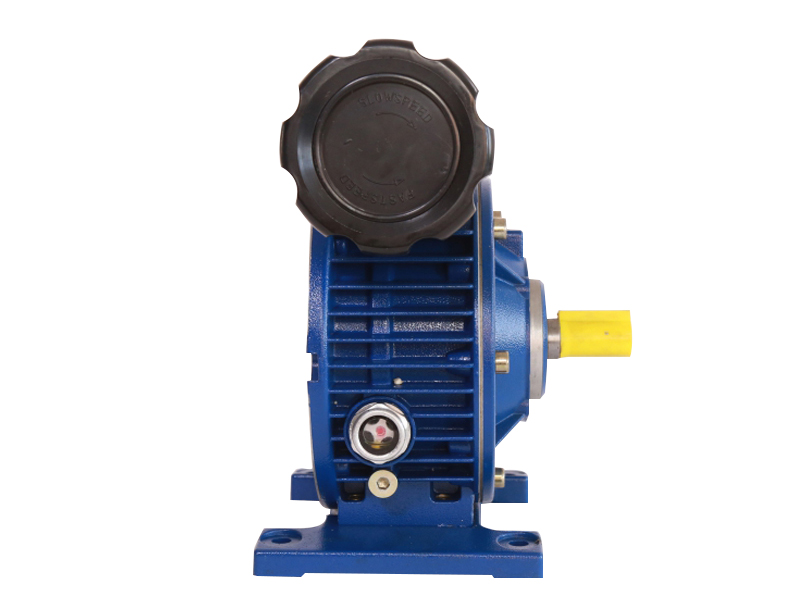

Бесступенчатая трансмиссия серии UDL, Коробка передач CVT
Бесступенчатая коробка передач (вариатор) представляет собой особенный тип автоматической трансмиссии. Самым распространенным английским названием для данного вариатора является CVT (Continuously Variable Transmission). Бесступенчатая коробка передач может эксплуатироваться совместо с другими типами редукторов, обеспечивая бесступенчатое переключение скоростей на низком ходу.
Применение:
Данный тип редукторов широко используется в автоматизированных производственных линиях, конвейерных линиях и сборочных линиях в таких областях промышленности как пищевая промышленность, производство керамики, химическая промышленность, производство фармацевтических препаратов и т.д.
Технические характеристики
Передаточное число: 1.4~7
Крутящий момент: макс 1650Нм (для RV редукторов)
Мощность двигателя: 0.18Квт~7.5Квт
Характеристики
- Высокая точнось регулирования скоростей;
- Стабильная и непрерывная работа, а также низкий уровень шума;
- Широкий диапазон скоростей. Передаточное число на выходном валу может быть при необходимости отрегулировано как 1:1.4 и 1:7. При использовании 4-ступенчатого двигателя диапазон скоростей на выходе составляет 200-1000об/мин;
- Удобная система регулировки скоростей, непрерывный рабочий процесс, вращение в прямом и протовоположном направлениях.
| Модель | КПД (Квт) | Передаточное число | Скорость вращения (об/мин) | Крутящий момент (Нм) |
| UDL0.18 | 0.18 | 1.6 〜8.2 | 880〜170 | 1.5〜3 |
| UDL0.37 | 0.37 | 1.4 〜7 | 1000〜200 | 3〜6 |
| UDL0.55 | 0.55 | 1.4 〜7 | 1000〜200 | 4〜8 |
| UDL0.75 | 0.75 | 1.4 〜7 | 1000〜200 | 6〜12 |
| UD1.1 | 1.10 | 1.4 〜7 | 1000〜200 | 9〜18 |
| UD1.5 | 1.50 | 1.4 〜7 | 1000〜200 | 12〜24 |
| UD2.2 | 2.20 | 1.4 〜7 | 1000〜200 | 18〜36 |
| UD3.0 | 3.00 | 1.4 〜7 | 1000〜200 | 24〜48 |
| UD4.0 | 4.00 | 1.4 〜7 | 1000〜200 | 32〜64 |
| UD5.5 | 5.5 | 1.4 〜7 | 1000〜200 | 45〜90 |
| UD7.5 | 7.5 | 1.4 〜7 | 1000〜200 | 59〜118 |
Примечание: В моделях типа "UDL" корпус выполнен из алюминиевого сплава. В моделях типа "UD" корпус выполнен из чугуна.
Видео
